Долбоор жөнүндө

AR Map — соода борборлору жана башка ири объекттер үчүн интерактивдүү кабаттык карталардын редактору. Администратор кадимки кабат планын жүктөп, андагы жайларды сызып, боёйт да, ар бир дүкөн же ижарага берилүүчү аянт сүрөттүн жөн гана бир бөлүгү эмес, өзүнчө объект болгон схеманы алат.

Милдет

Дээрлик ар бир соода борборунун кабат планы бар, бирок ал чийме же растрдык сүрөт түрүндө болот. Мындай сүрөттү басууга, анда ижарачыны тез алмаштырууга же бош жайды белгилөөгө болбойт. Ар бир өзгөрүү дизайнердин баштапкы файлды оңдошун билдирет, ал эми планды интерактивдүү форматка которуу иштеп чыгуучулар үчүн өзүнчө иш.

Бизге бул ишти техникалык даярдыгы жок объекттин менеджеринин өзү аткарган курал жасоо керек болчу: планды жүктөдү, жайларды белгиледи, сактады. Ошондуктан интерфейске коюлган негизги талап — аны нускамасыз колдонууга мүмкүн болушу.

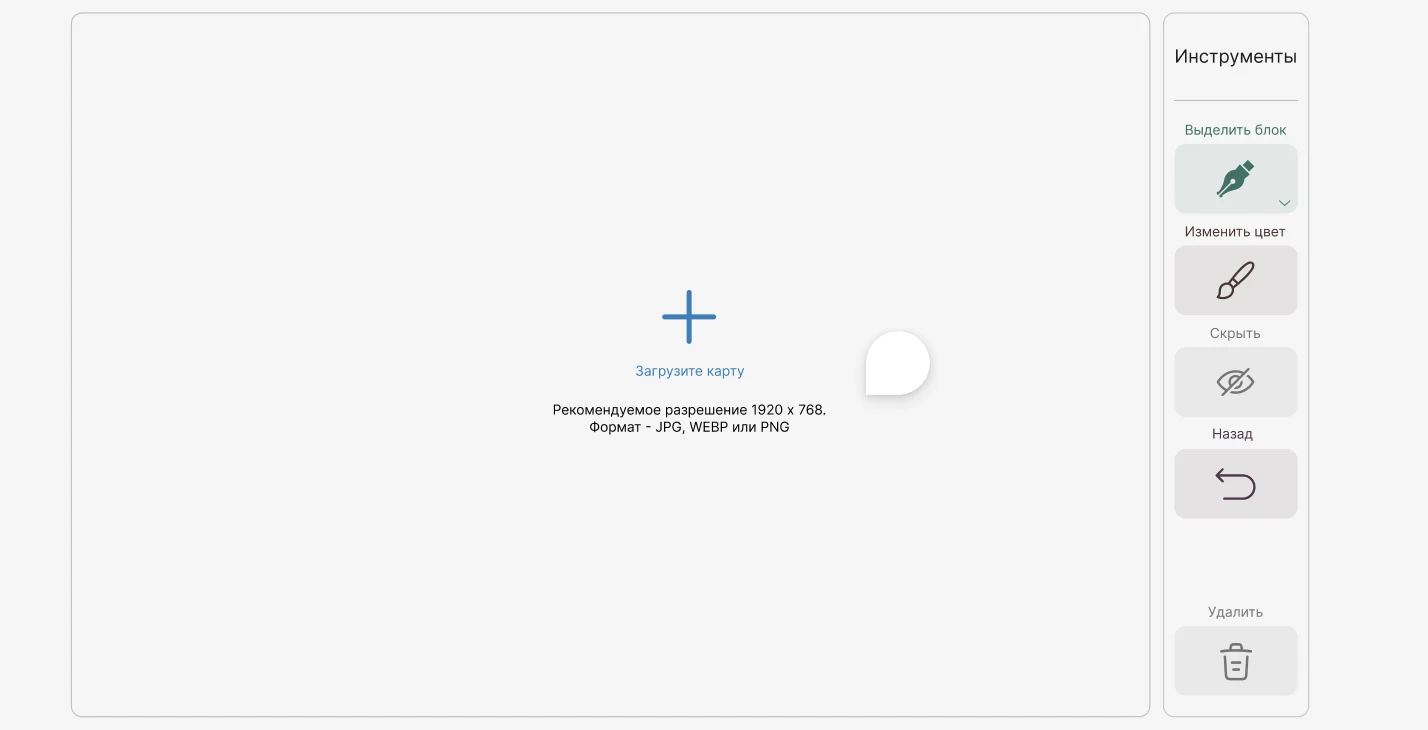

Иш эмнеден башталат

Редактор бош полотно жана бир түшүнүктүү аракет менен ачылат — «Картаны жүктөңүз». Баскычтын астында файлга коюлган талаптар дароо көрсөтүлгөн: сунушталган чечилиш 1920 × 768 жана JPG, WEBP же PNG форматтары. Бул колдонуучу бир нерсе жүктөй электе эле суроолордун көбүн алып салат: скан, CAD'тан экспорт же презентациядагы схема жарай берет.

Оң жакта куралдар панели жайгашкан. Биз карта менен бардык иштөөгө жетиштүү болгон беш аракет менен атайылап чектелдик:

• Блокту белгилөө — жай чекиттер боюнча сызылган калем. Ушундай жол менен каалаган формадагы контур кайталанат: кыйгач дубалдар, Г-түрүндөгү залдар, атриумдагы аралдык павильондор. Куралдын ачылма менюдан ачылган кошумча режимдери бар.
• Түсүн өзгөртүү — аймактарды бири-биринен бөлүү үчүн жайды боёо: якордук ижарачылар, фуд-корт, кызматтык жайлар.
• Жашыруу — астындагы негизди көрүү же коңшу контурду оңдоо керек болсо, блокту убактылуу алып салат.
• Артка — сызып жатканда кетирилген ката бир нече мүнөттүк ишке турбашы үчүн акыркы аракетти жокко чыгаруу.
• Өчүрүү — блокту картадан толугу менен алып салат.

Көп кабаттуу объекттер

Соода борборлору сейрек бир кабаттуу болот, ошондуктан кабаттар картанын үстүндөгү өзүнчө панелге чыгарылган. Ар бир кабат — өз планы жана өз блоктору бар өзүнчө өтмөк. Жаңы кабат бир баскыч менен кошулат, ал эми кабаттар көп болсо, панель жебелер менен сыдырылат.

Контурлар менен так иштөө үчүн масштабдоо бар: жакындатуу, алыстатуу жана баштапкы көрүнүшкө тез кайтуу. Эскалаторлордун жанындагы майда жайларды же өтмөктөрдөгү тар павильондорду ири масштабда сызуу ыңгайлуураак, андан кийин алардын бүт картада кандай көрүнөрүн дароо текшерсе болот.

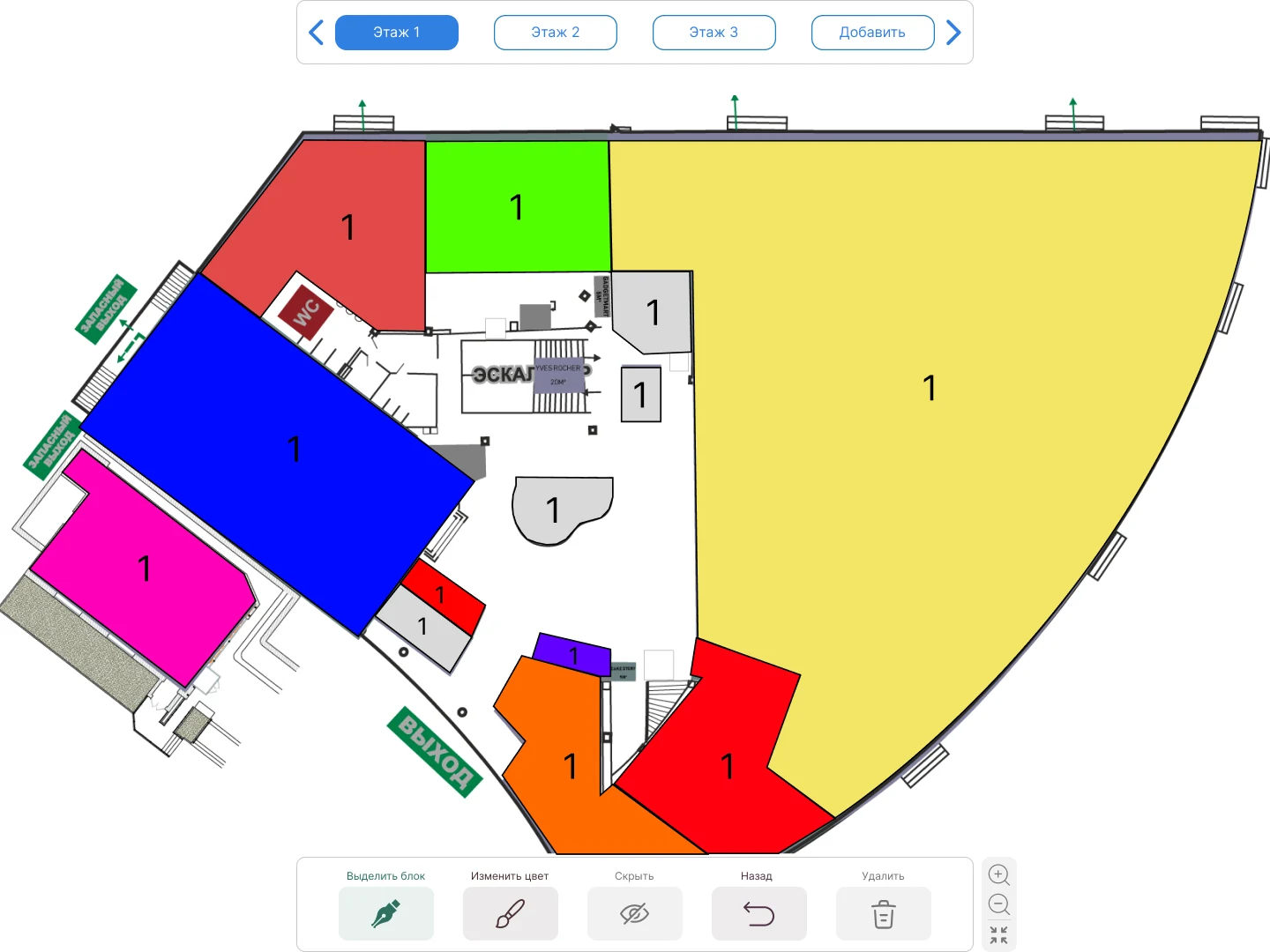

Даяр карта кандай көрүнөт

Баштапкы план жоголбойт: эскалаторлор, санитардык түйүндөр, эвакуациялык чыгуулар жана чиймедеги жазуулар негизде көрүнүп турат. Анын үстүндө жайлардын түстүү блоктору жатат, ар биринде белги бар. Бул жерде тең салмактуулукту табуу маанилүү болду: белгиленген аймактар бир караганда окулушу керек, бирок келүүчүлөр имаратта багыт алган навигациялык элементтерди жаппашы керек.

Жыйынтык

AR Map статикалык сүрөттү түзүмдөлгөн маалыматтарга айландырат: ар бир жайдын өз формасы, түсү жана кабаты бар. Ижарачы алмашканда картаны бир-эки мүнөттө жана дизайнердин катышуусуз жаңыртууга болот, ал эми белгиленген жайларды андан ары объектке керектүү жерде колдонсо болот: келүүчүлөр үчүн навигацияда, ижара бөлүмү үчүн бош аянттардын схемасында же соода борборунун сайтында.
