Төслийн тухай

AR Map бол худалдааны төв болон бусад томоохон байгууламжид зориулсан давхар бүрийн интерактив газрын зургийн засварлагч юм. Админ энгийн давхрын планыг оруулж, түүн дээрх өрөө талбайнуудыг хүрээлэн зурж, будаад дэлгүүр эсвэл түрээсийн талбай бүр зургийн зүгээр нэг хэсэг биш, тусдаа объект болсон схемийг гаргаж авдаг.

Зорилт

Бараг бүх худалдааны төвд давхрын план байдаг ч энэ нь зураг төсөл эсвэл растр зураг хэлбэрээр л байдаг. Ийм зураг дээр дарах, түрээслэгчийг хурдан солих, сул талбайг тодруулах боломжгүй. Өөрчлөлт бүр дизайнер эх файлыг засна гэсэн үг бөгөөд планыг интерактив формат руу шилжүүлэх нь хөгжүүлэгчдийн тусдаа ажил болдог.

Бид энэ ажлыг техникийн бэлтгэлгүй байгууламжийн менежер өөрөө гүйцэтгэх хэрэгсэл хийх шаардлагатай байв: план оруулах, өрөөнүүдийг тэмдэглэх, хадгалах. Тиймээс интерфейсийн гол шаардлага нь зааваргүйгээр ашиглах боломжтой байх явдал байв.

Ажил юунаас эхэлдэг вэ

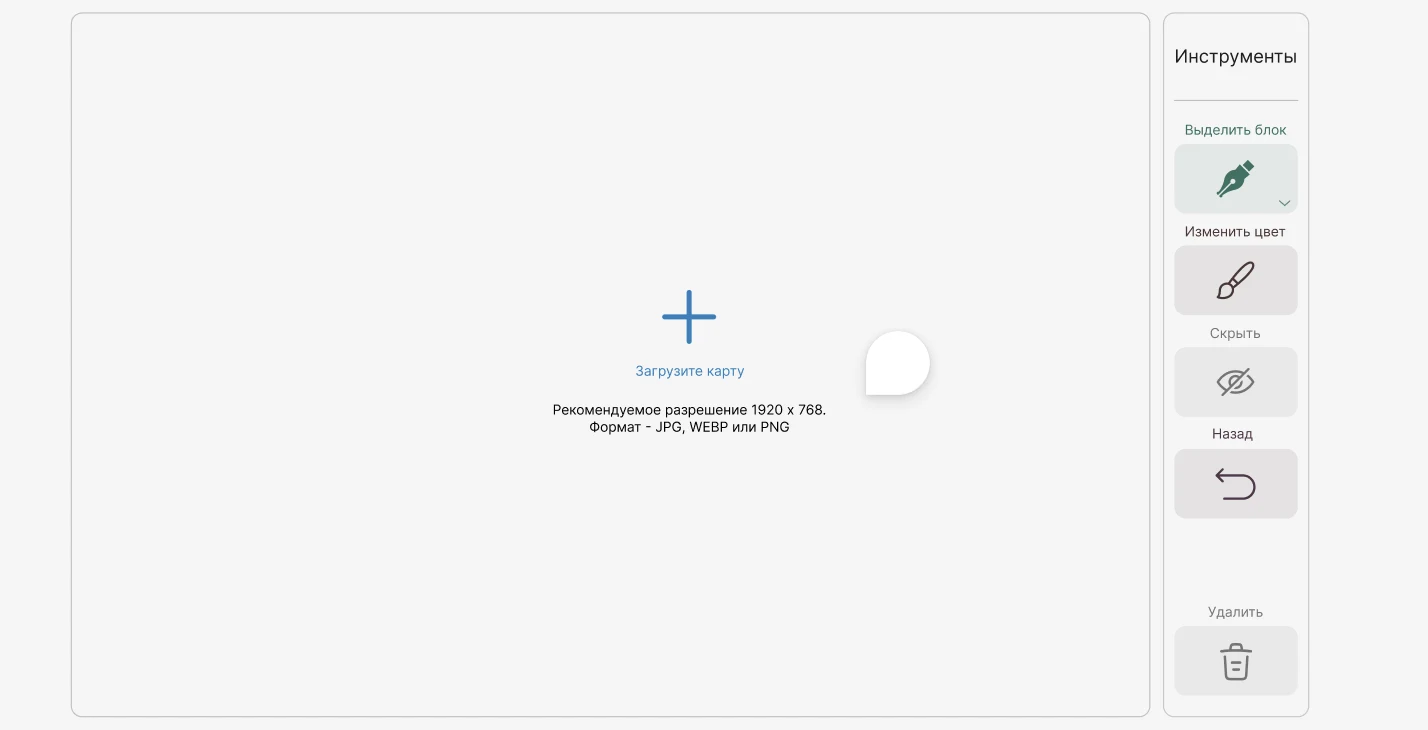

Засварлагч хоосон зотон болон нэг ойлгомжтой үйлдэлтэй нээгддэг — «Газрын зураг оруулна уу». Товчны доор файлын шаардлагыг шууд заасан: санал болгох нягтрал 1920 × 768, JPG, WEBP эсвэл PNG формат. Энэ нь хэрэглэгч юм оруулахаас өмнө асуултын ихэнхийг арилгадаг: скан, CAD-аас экспорт хийсэн файл эсвэл илтгэлийн схем ч тохирно.

Баруун талд хэрэгслийн самбар байрлана. Бид газрын зурагтай ажиллах бүх ажилд хүрэлцэх таван үйлдлээр санаатайгаар хязгаарласан:

• Блок тодруулах — өрөөг цэгээр нь хүрээлэн зурдаг үзэг. Ингэснээр ямар ч хэлбэрийн хүрээг давтаж болно: налуу хана, Г хэлбэрийн танхим, атриум дахь арал павильон. Хэрэгсэл унждаг цэснээс нээгддэг нэмэлт горимуудтай.
• Өнгө солих — бүсүүдийг бие биеэс нь ялгахын тулд өрөөг будах: зангуу түрээслэгч, хоолны талбай, үйлчилгээний өрөө.
• Нуух — доорх суурь зургийг харах эсвэл хөрш хүрээг засах шаардлагатай үед блокыг түр нуудаг.
• Буцах — хүрээлэн зурах үеийн алдаа хэдэн минутын ажлыг үгүй хийхгүйн тулд сүүлийн үйлдлийг цуцлах.
• Устгах — блокыг газрын зургаас бүрэн устгана.

Олон давхар байгууламж

Худалдааны төвүүд нэг давхар байх нь ховор тул давхруудыг газрын зургийн дээрх тусдаа самбарт гаргасан. Давхар бүр өөрийн план, өөрийн блоктой тусдаа таб юм. Шинэ давхрыг нэг товчоор нэмдэг бөгөөд давхар олон бол самбарыг сумаар гүйлгэдэг.

Хүрээтэй нарийн ажиллахын тулд томруулах боломж бий: ойртуулах, холдуулах, анхны харагдац руу хурдан буцах. Урсдаг шатны хажуугийн жижиг өрөө эсвэл гарцан дахь нарийн павильоныг том масштабаар хүрээлэх нь илүү тохиромжтой бөгөөд дараа нь бүхэл газрын зураг дээр хэрхэн харагдахыг шууд шалгаж болно.

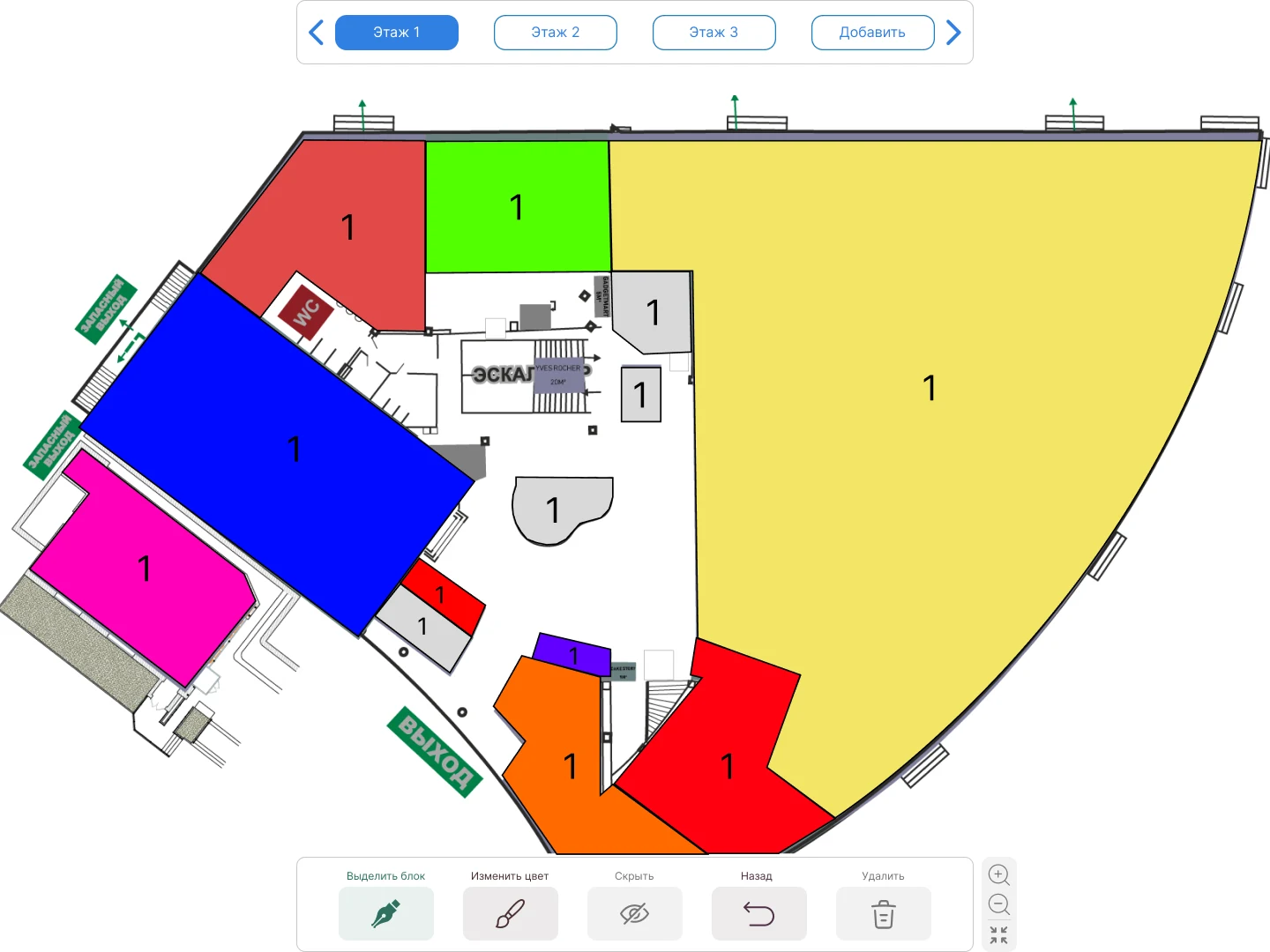

Бэлэн газрын зураг ямар харагддаг вэ

Эх план алга болдоггүй: урсдаг шат, ариун цэврийн өрөө, яаралтай гарц, зураг төслийн бичээсүүд суурь давхарга дээр харагдсаар байна. Түүн дээр өрөөнүүдийн өнгөт блокууд байрлах ба тус бүр шошготой. Энд тэнцвэрийг олох нь чухал байв: тодруулсан бүсүүд нэг хараад уншигдах ёстой ч зочдын барилга дотор чиг баримжаа олдог навигацийн элементүүдийг хаах ёсгүй.

Үр дүн

AR Map статик зургийг бүтэцтэй өгөгдөл болгон хувиргадаг: өрөө бүр өөрийн хэлбэр, өнгө, давхартай. Түрээслэгч солигдоход газрын зургийг хэдхэн минутад, дизайнергүйгээр шинэчилж болох бөгөөд тэмдэглэсэн өрөөнүүдийг байгууламжид хэрэгтэй газар цааш ашиглаж болно: зочдын навигацид, түрээсийн хэлтсийн сул талбайн схемд эсвэл худалдааны төвийн сайтад.
